⚡ ¡ATENCIÓN! PELIGRO: TENSIÓN DE RED ⚡
La información presentada es solo para fines ilustrativos. Este dispositivo se conecta directamente a los 230V AC. Cualquier error de cableado puede provocar una descarga eléctrica mortal o un incendio. No soy responsable por accidentes. Si no tienes experiencia con instalaciones eléctricas, no realices este montaje.

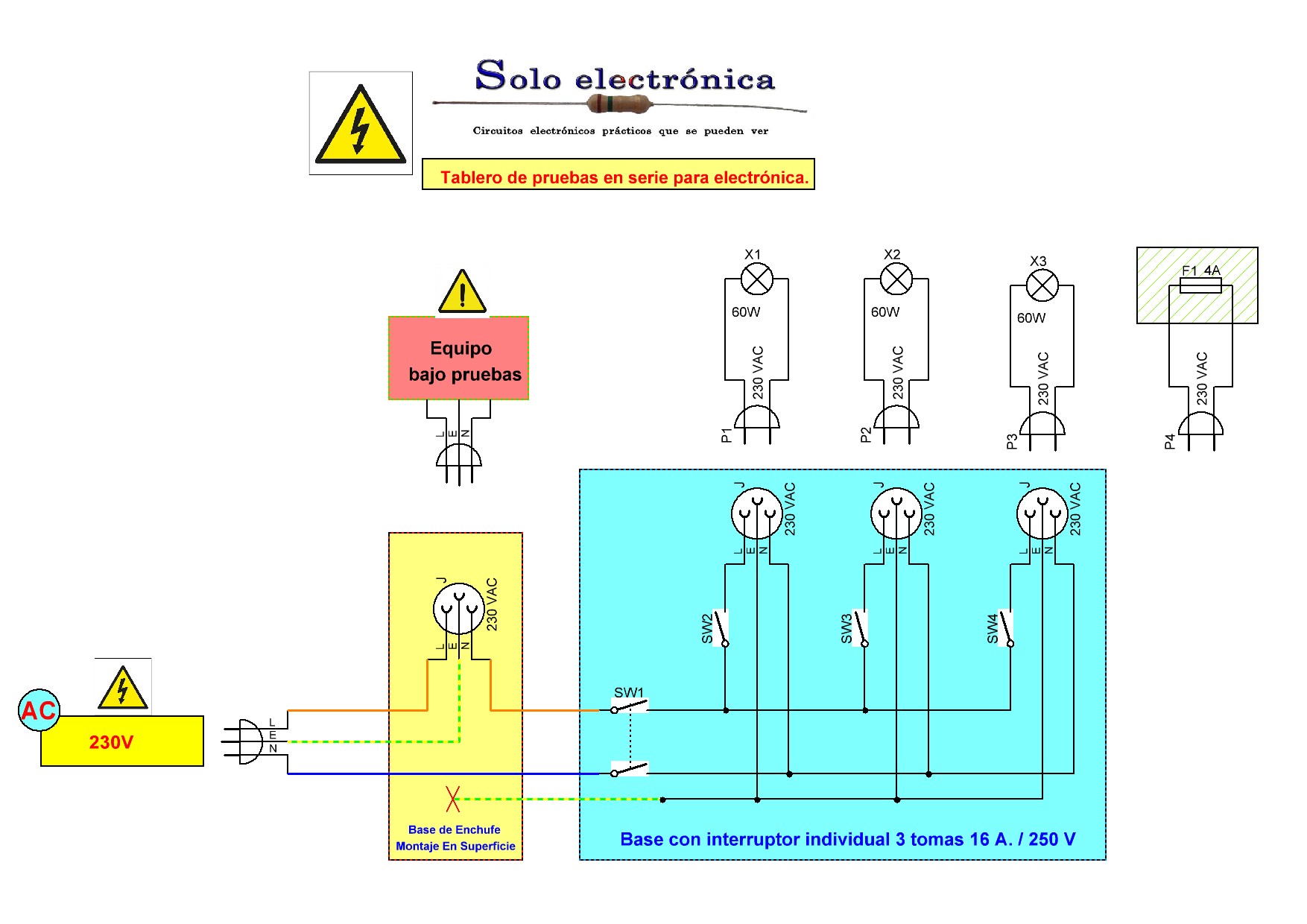

Disposición del cableado para un tablero profesional con tomas independientes y protección.
Este sistema es fundamental para la reparación de fuentes conmutadas industriales, televisores y cualquier equipo donde sospechemos de un cortocircuito franco en la entrada de red.
