SÚPER RELÉ DE POTENCIA Y MÓDULO DE CONTROL

⚠️ 07/10/2022 – Corregidos errores menores en el esquema. Válido para arranque por pulsador o interruptor.

Dos circuitos prácticos para el manejo de potencia y cargas difíciles en red eléctrica.

✅ Características Técnicas:

  • Protección: Sobrecorriente mediante fusible.
  • Arranque Suave: Limitación de picos por NTCs.
  • Seguridad: Varistores de potencia contra sobretensiones.
  • Capacidad: Relé de conmutación de 24 A.

Configuraciones:

  1. Circuito dedicado para Arduino / Microcontroladores.
  2. Circuito para Arranque por Pulsador o Interruptor manual.

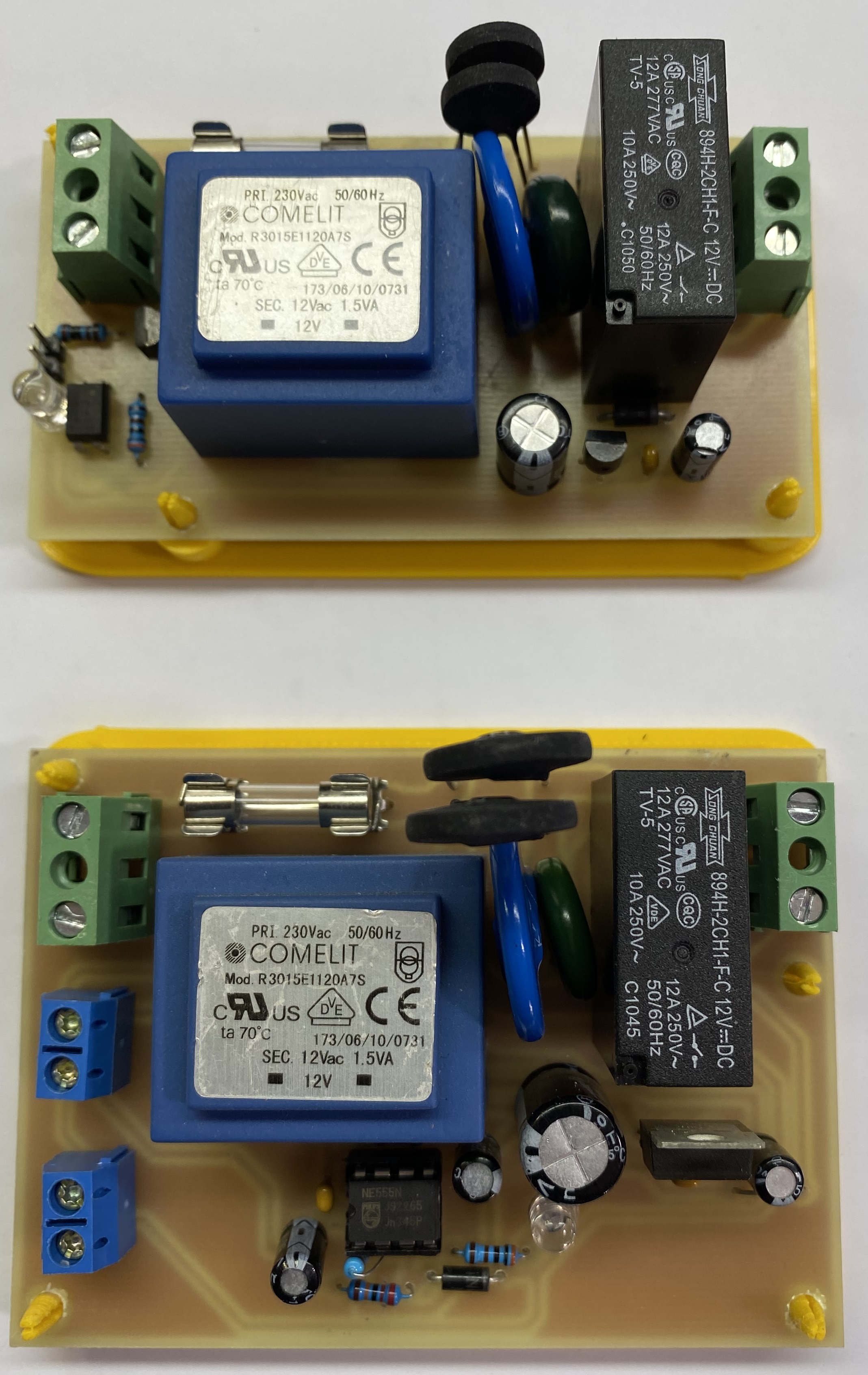

Módulo Súper Relé montado

PROYECTO 1: CIRCUITO PARA ARDUINO

Interface de potencia segura para control digital.

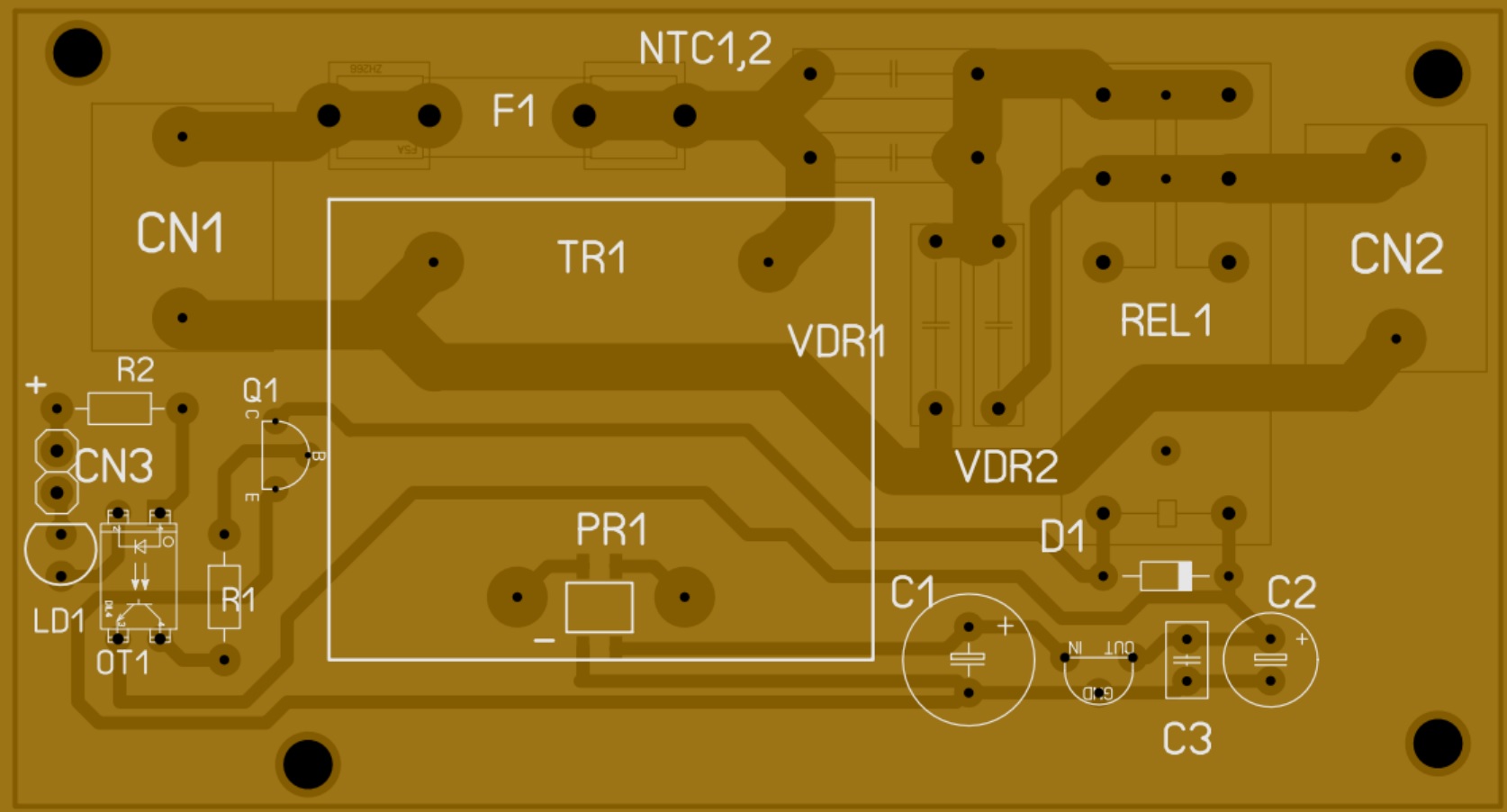

Esquema Relé Arduino PCB Arduino Detalle componentes

PROYECTO 2: ARRANQUE POR PULSADOR O INTERRUPTOR

Control manual robusto para maquinaria o iluminación de gran consumo.

Esquema Control Manual Montaje final manual Circuito de control 555

ARCHIVO ORIGINAL DEL PCB

Descarga la plantilla para Sprint-Layout 6.0:

Descargar LAY6
DescargarSUPER RELÉ (.LAY6)
