21-11-10 temperatura de funcionamiento de 0 ºC a 150 º C maximo


27-03-11 POR PROBLEMAS CON EL Q2  (BD678), ES RECOMENDABLE SUSTITUIRLO POR EL MODELO BDX54C, LA POSICIÓN DE LAS PATILLAS ES DIFERENTE, COMO REFERENCIA SE PUEDE MIRAR EL CIRCUITO  http://www.soloelectronica.net/de_24v_a_12v_400w.htm



17-07-11 Debido a un error al dibujar el C2 en el PCB, las pistas no están en la posición correcta con respecto a masa. Si se monta con el PCB de la página no se debe poner el C2. Eliminar el C2 del circuito no afecta a su  funcionamiento, ya que con el filtrado del C6 es suficiente.

11-03-12 AGREGADO ARCHIVO EN FORMATO .XPS QUE CORRIGE EL PROBLEMA EN LA ESCALA DEL PCB AL COPIAR LA FOTO DIRECTAMENTE DE LA PAGINA.

control de temperatura

La temperatura es una magnitud que se debe controlar con bastante frecuencia en los circuitos electrónicos, sobre todo cuando trabajamos con elementos de potencia que disipan calor, las temperaturas extremas pueden llegar ser muy destructivas.



control de temperatura
circuito control de temperatura

Con  un control eficaz de temperatura, bien por una desconexión del circuito o por ventilación forzada,  podemos prever daños en el circuito, impidiendo que al final pueda terminar deteriorándose. También una de las ventajas del uso de un control de temperatura en un circuito de potencia con un apoyo de  ventilación forzada, es que con esto se reduce considerablemente el tamaño de los  elementos disipadores, con el consiguiente ahorro en el peso, tamaño y también repercutiendo en coste final del circuito, en circuitos con baterías también repercute en la duración de las mismas porque la ventilación solo se activa cuando es realmente necesaria ahorrando energía acumulada en las mismas.



esquema



El circuito está pensado para sea lo más sencillo posible, con componentes normales y baratos, pero que a la vez
 sea lo más flexible posible y que se pueda utilizar como modulo en diferentes aplicaciones. El circuito empieza por la alimentación de 12V CC en el conector CN4 y con el diodo D1, el D1 es una protección contra descuidos por inversión de polaridad. lo sigue un regulador del tipo ajustable que es súper conocido lm317, pero en versión mini el LM317LZ que puede entregar como máximo unos 100mA, este circuito se ha fijado a una tención de 8,2V por medio de un divisor de tención compuesto por R1 y R2.esta tención es la que alimenta el IC2 LM311 y le  sirve como referencia fija de tención por medio de las resistencias R4,R5.el sensor es el transistor Q1 muy común un BD137, el ajuste de la temperatura se realiza por medio de un trimmer VR1, este tiene que ser multivuelta para que el ajuste sea lo más preciso posible. En la salida del IC2 patilla 7, por una parte tenemos un LED D3 indicador de funcionamiento y en serie un optoaislador que sirve como posible comunicación externa del circuito. Por otra parte tenemos un driver construido a partir de un transistor Darlington el Q2.el Q2 junto con R9, R10, R11 y C7 implementan un temporizador que al producirse la desconexión del circuito, ralentizan poco a poco el giro del ventilador hasta detenerlo, con esto se evita en gran medida la posible histéresis del circuito y le da un margen de actuación


documentos relacionados


PDFPDFPDFPDFPDF
LM311H11A2LM317LZBD137BD678

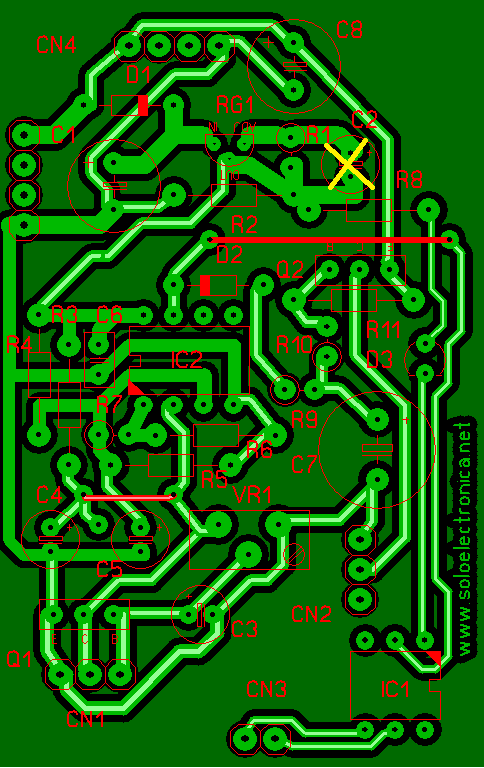

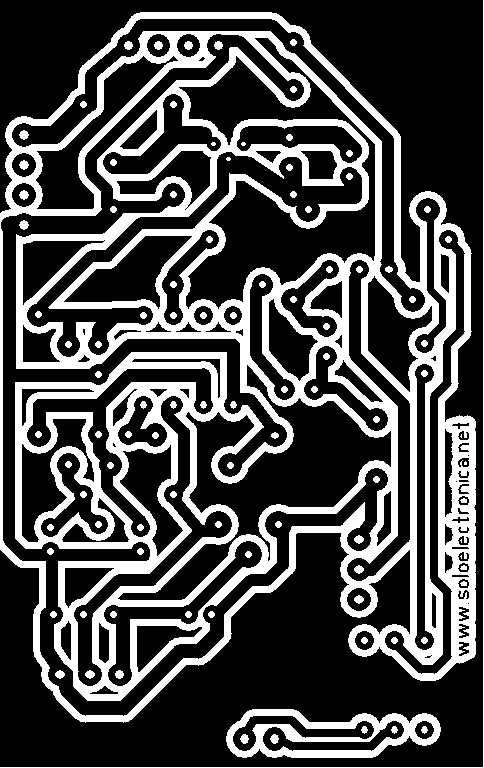

circuito impreso
control temperaturacontrol temperatura


PCBDocumento en .XPS

PCB DE 65X41 m.m

PCBCONECTORES

CN1. CONECTOR PARA EL SENSOR SI SE UTILIZA EXTERNO, PARA TEMPERATURA AMBIENTE Q1 EN PCB

CN2. SALIDA VENTILADOR

CN3. COMUNICACIÓN EXTERNA DEL MODULO

CN4. ALIMENTACIÓN DEL MODULO 12V CC


COMPONENTES


COMPONENTES

CONDENSADORES

C1,C8             = 100uF 25V

C2             = 10uF 50V

C3,C4             = 4,7uF 50V

C5            = 47uF 25V

C6             = 100nF 65V

C7             = 1000uF 25V

RESISTENCIAS

 R1 ,R8            = 1k 1/4w

R2             = 5K6 1/4w

R3             = 100K 1/4w

R4             = 15K 1/4w

R5             = 4K7   1/4w

R6             = 10   1/4w

R7,R10             = 2K7   1/4w

R9             = 82   1/4w

R11             = 47K   1/4w

VR1             = 100K MULTIVUELTA

SEMICONDUCTORES

D1             = 1N4002

D2             = 1N4148

Q1             = BD137

Q2             = BD678

IC1             = H11A2

IC2             =LM311

RG1             =LM317LZ

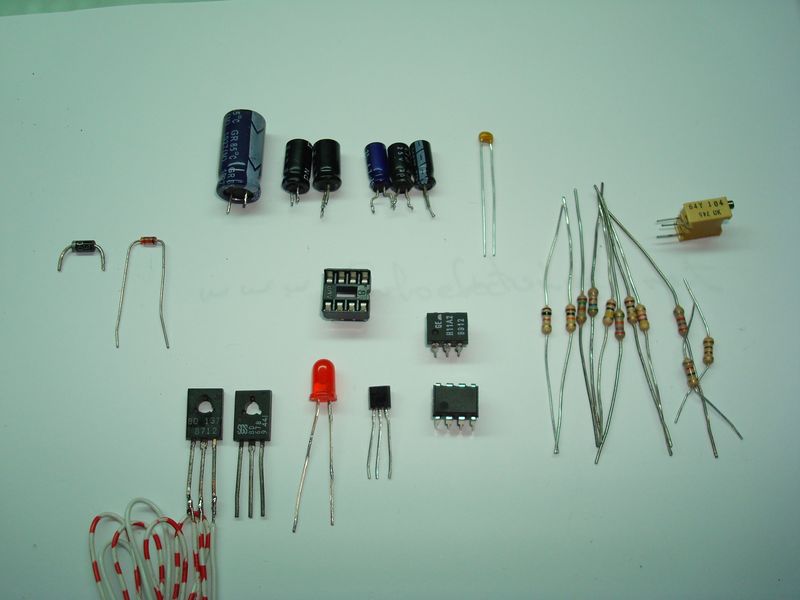

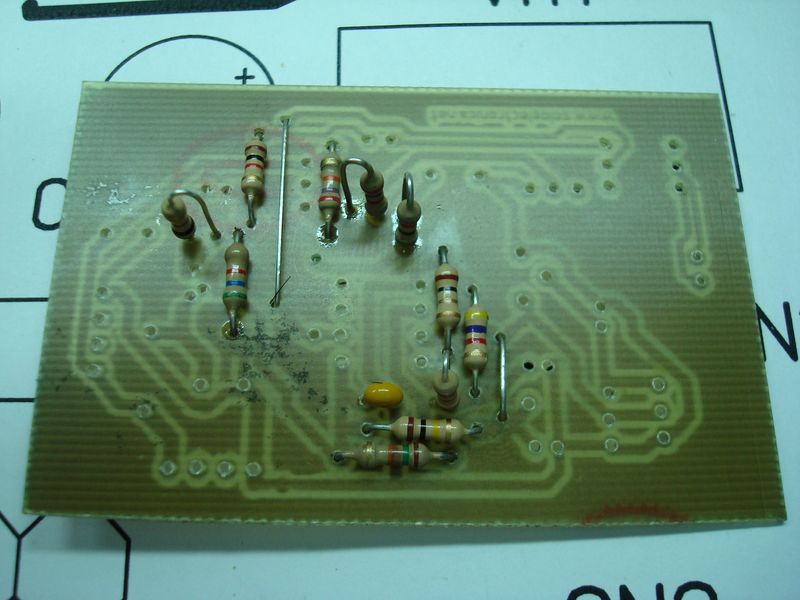

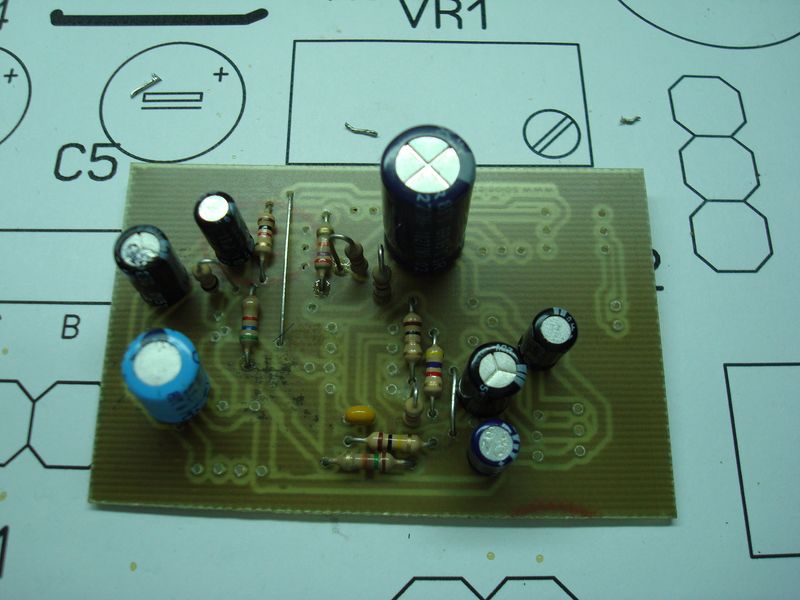

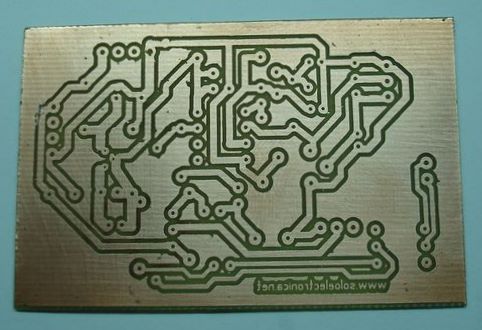

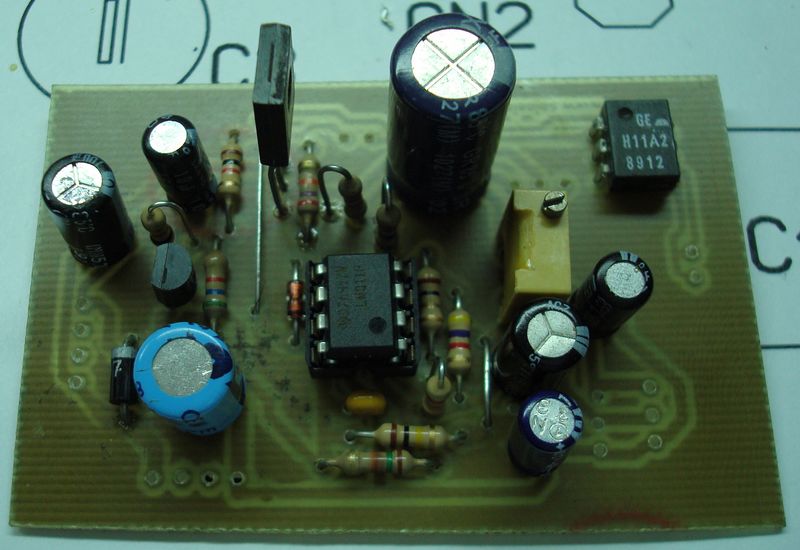

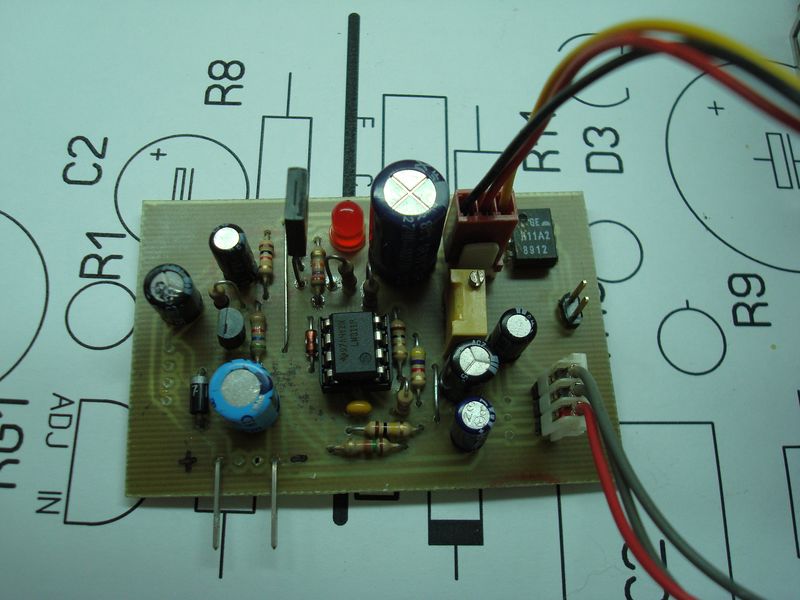

FOTOS DEL MONTAJE DEL MODULO POR ORDEN
DE IZQUIERDA A DERECHA

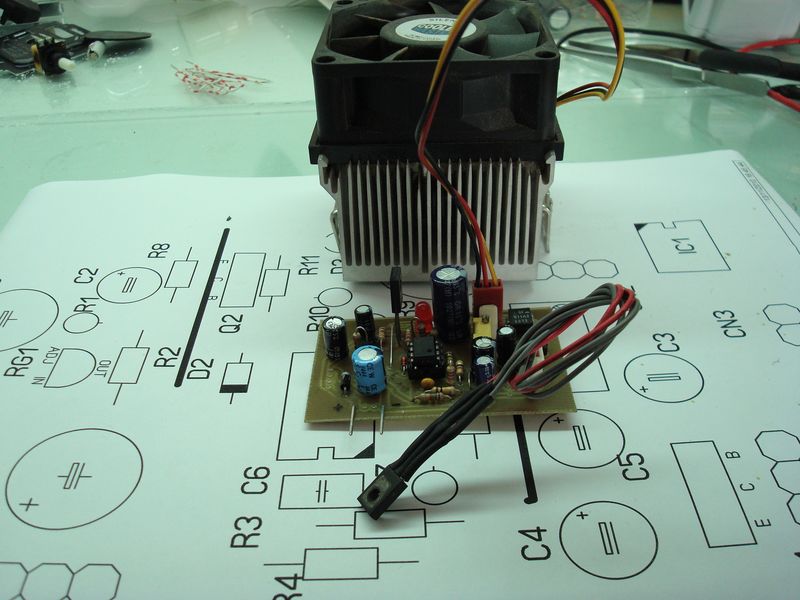

CIRCUITO TERMINADO

SALUDOS PARA TODOS
